Was ist ein flüssigkeitsgekühlter Batterie-Energiespeicher?

In den sich heute schnell entwickelnden globalen neuen Energie- und Energiespeichertechnologien werden Batteriespeichersysteme nach und nach zu einer Schlüsselkomponente der Energiestrukturtransformation.

Unter den vielen Energiespeichertechnologien werden flüssigkeitsgekühlte Batterie-Energiespeicherpakete aufgrund ihrer hohen Sicherheit, hohen Stabilität und langen Lebensdauer zur Hauptwahl für große Energiespeicherkraftwerke, industrielle Energiespeichersysteme und Hochleistungsanwendungen. Was genau ist ein flüssigkeitsgekühlter Batterie-Energiespeicher? Welche Vorteile bietet es im Vergleich zu herkömmlichen luftgekühlten Energiespeichermethoden? Wie funktioniert es? Dieser Artikel bietet eine umfassende Einführung in flüssigkeitsgekühlte Batterie-Energiespeicherpakete.

1. Grundkonzepte von Flüssigkeitsgekühlte Batterie-Energiespeicherpakete

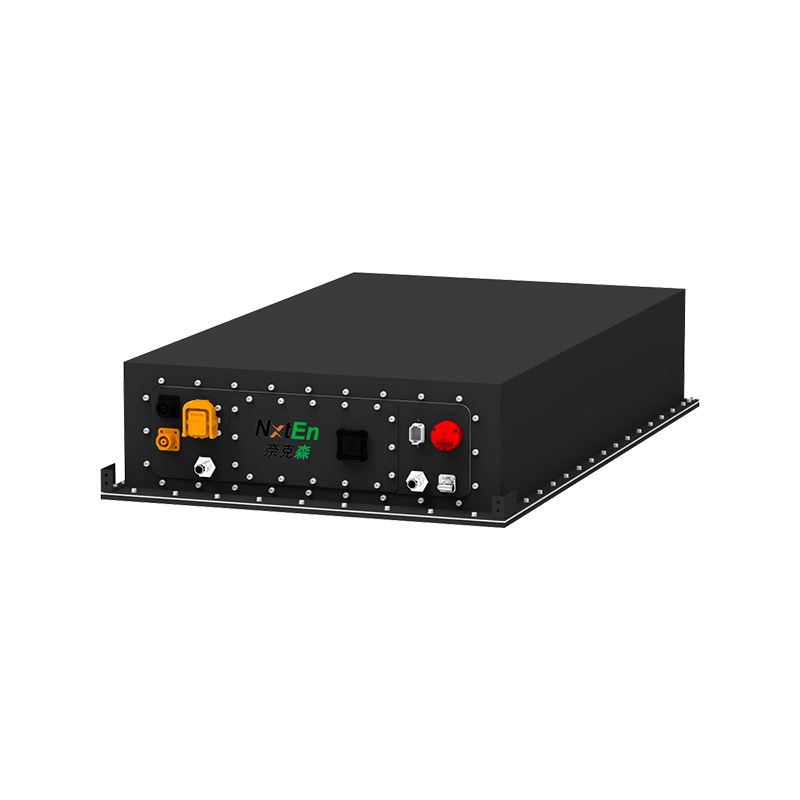

Ein flüssigkeitsgekühlter Batterie-Energiespeicher ist ein Energiespeichergerät, das die Flüssigkeitskühlungstechnologie zur Steuerung der Batterietemperatur nutzt. Es verwendet Lithiumbatterien (z. B. Lithium-Eisenphosphat-Batterien) als Kernenergieeinheit und integriert und verpackt mehrere Batteriemodule. Ein zirkulierendes Kühlmittel fließt durch Rohrleitungen, um der Batterie gleichmäßig Wärme zu entziehen und so den Betrieb der Batterie in einem stabilen und sicheren Temperaturbereich zu halten.

Große Energiespeichersysteme erzeugen beim Laden und Entladen erhebliche Wärme. Eine zu hohe Temperatur kann den Batterieabbau beschleunigen, die Effizienz verringern und sogar ein Sicherheitsrisiko darstellen. Flüssigkeitskühlsysteme halten die Batterie durch effizienten Wärmeaustausch innerhalb ihres optimalen Betriebstemperaturbereichs, was zu einem sichereren, länger anhaltenden und leistungsstärkeren Betrieb führt.

Ein flüssigkeitsgekühlter Energiespeicher besteht typischerweise aus vier Hauptteilen:

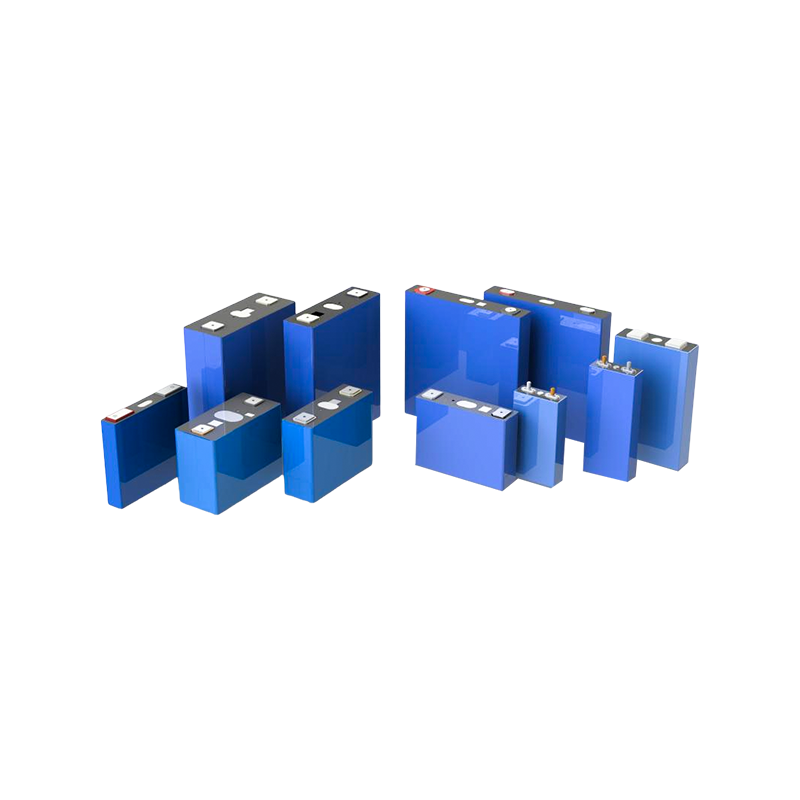

Batteriemodul: Besteht aus mehreren in Reihe und parallel geschalteten Zellen und ist der Energiekern des Speicherpakets.
Kühlplatte/-rohr: Kühlmittel zirkuliert innerhalb der Kühlplatte und überträgt Wärme von der Batterie durch Wärmeleitung.
Wärmemanagementsystem: Umfasst eine Kühlmittelpumpe, einen Wärmetauscher, Ventile und Temperatursensoren, die für die Zirkulation der Flüssigkeit und die Steuerung von Temperatur und Durchfluss verantwortlich sind.
Batteriemanagementsystem (BMS): Überwacht Batteriespannung, -strom und -temperatur in Echtzeit und arbeitet mit dem Wärmemanagementsystem zusammen, um einen sicheren Betrieb des gesamten Systems zu gewährleisten.
Diese Strukturen arbeiten eng zusammen und bilden ein stabiles und effizientes Temperaturkontrollsystem.

Funktionsprinzip flüssigkeitsgekühlter Energiespeicher
Der Kern eines Flüssigkeitskühlsystems ist das „Wärmemanagement der Flüssigkeitszirkulation“. Der Arbeitsablauf ist wie folgt:
（1）Die Batterie erzeugt während des Betriebs Wärme;
(2) Die Flüssigkeitskühlplatte ist am Batteriemodul befestigt und leitet die Wärme über das wärmeleitende Metallmaterial an das Kühlmittel weiter.
(3) Das Kühlmittel fließt unter dem Antrieb einer Pumpe und transportiert Wärme zum Wärmetauscher.
(4) Der Wärmetauscher leitet die Wärme ab (indem er sie mit Luft oder dem Kühlsystem austauscht);
(5) Die gekühlte Flüssigkeit kehrt zur Flüssigkeitskühlplatte zurück und beginnt einen neuen Zyklus.

Durch diesen kontinuierlichen Zyklus wird die Batterietemperatur präzise innerhalb eines idealen Bereichs gesteuert, typischerweise 20℃–35℃.

2. Vorteile und Merkmale des flüssigkeitsgekühlten Batterie-Energiespeicherpakets

(1) Präzise und gleichmäßige Temperaturregelung
Im Vergleich zu luftgekühlten Systemen mit großen Temperaturunterschieden und ungleichmäßiger Wärmeableitung kann die Flüssigkeitskühlung den Temperaturunterschied der Batterie innerhalb von 3 °C kontrollieren und so das Risiko eines thermischen Durchgehens deutlich reduzieren.

(2) Verbesserte Akkulaufzeit und Leistung
Eine stabile Temperatur verlangsamt effektiv die Batteriealterung, verlängert die Batterielebensdauer um 20–40 % und verbessert gleichzeitig die Lade- und Entladeeffizienz.

(3) Deutlich erhöhte Sicherheit
Flüssigkeitskühlsysteme können Wärme schnell ableiten, wenn die Batterietemperatur anormal ist, und arbeiten gleichzeitig mit dem BMS zum Schutz zusammen, wodurch sie sich für große Energiespeicherprojekte eignen.

(4) Unterstützung für hohe Energiedichten und groß angelegte Anwendungen
Flüssigkeitskühlung verfügt über starke Wärmeableitungsfähigkeiten und unterstützt den Betrieb von Energiespeichersystemen mit höherer Leistung und größerem Maßstab. Dadurch eignet sie sich besonders für industrielle und kommerzielle Energiespeicher, Netzspitzenausgleich und Integrationsszenarien für Photovoltaik-Energiespeicher.

Anwendungsgebiete flüssigkeitsgekühlter Energiespeicher
Die Flüssigkeitskühlungstechnologie dringt schnell in verschiedene Energiespeicherszenarien vor, darunter:
Große netzseitige Energiespeicherkraftwerke (Frequenzregulierung, Spitzenglättung und Talfüllung)
Gewerbliche und industrielle Energiespeichersysteme (Senkung der Stromkosten und Verbesserung der Stromversorgungsstabilität)
Integrierte Photovoltaik-Energiespeicher und Windenergie-Speichersysteme
Notstromversorgung für Rechenzentren und Kommunikationsbasisstationen
Batteriewechselstationen und Ladestationen für Elektrofahrzeuge.
Seine Stabilität und hohe Sicherheit machen es zu einem wichtigen Bestandteil der digitalen und intelligenten Energiezukunft.

Flüssigkeitsgekühlte Batterie-Energiespeicherpakete sind Energiespeicherprodukte, die die Flüssigkeitszirkulation zur Wärmeableitung nutzen und so einen effizienten, sicheren und stabilen Betrieb ermöglichen. Mit seiner hohen Sicherheit, langen Lebensdauer und hohen Leistung entwickelt es sich zu einer der wichtigsten Energiespeicherlösungen in der neuen Energiebranche.

3. Warum entscheiden sich immer mehr Hersteller für flüssigkeitsgekühlte Energiespeicherlösungen?

Mit dem rasanten Wachstum der neuen Energiebranche und der kontinuierlichen Ausweitung der Anwendungsszenarien für die Energiespeicherung sind Batteriesicherheit, Systemeffizienz und Lebensdauer nach und nach zu den Kernanliegen der Branche geworden. Insbesondere bei Anwendungen mit hoher Leistung und hoher Energiedichte wie großen Energiespeicherkraftwerken, industrieller und kommerzieller Energiespeicherung sowie der Integration von Photovoltaik-Energiespeichern können herkömmliche luftgekühlte Energiespeicherlösungen höhere Leistungsanforderungen nicht mehr erfüllen. Infolgedessen haben sich flüssigkeitsgekühlte Energiespeicherlösungen schnell herausgebildet und sind für viele Hersteller von Energiespeichergeräten zur Mainstream-Wahl geworden. Warum entscheiden sich also immer mehr Hersteller für flüssigkeitsgekühlte Energiespeicherlösungen? Was sind die Branchenlogik und Technologietreiber dahinter?

(1) Die Kritikalität des Wärmemanagements bestimmt die Sicherheitsobergrenze des Energiespeichersystems
Die am häufigsten verwendeten Batterien in Energiespeicherkraftwerken sind Lithium-Eisenphosphat-Batterien und ternäre Lithiumbatterien. Diese beiden Batterietypen erzeugen beim Laden und Entladen kontinuierlich Wärme. Wenn die Wärme nicht rechtzeitig abgeführt werden kann, führt dies zu:
Kontinuierlicher Anstieg der Batterietemperatur
Erhöhter Innenwiderstand
Ungleichgewicht bei chemischen Reaktionen
Verkürzte Akkulaufzeit
Am gefährlichsten ist, dass es zu einem thermischen Durchgehen oder sogar zu einem Sicherheitsunfall kommen kann.

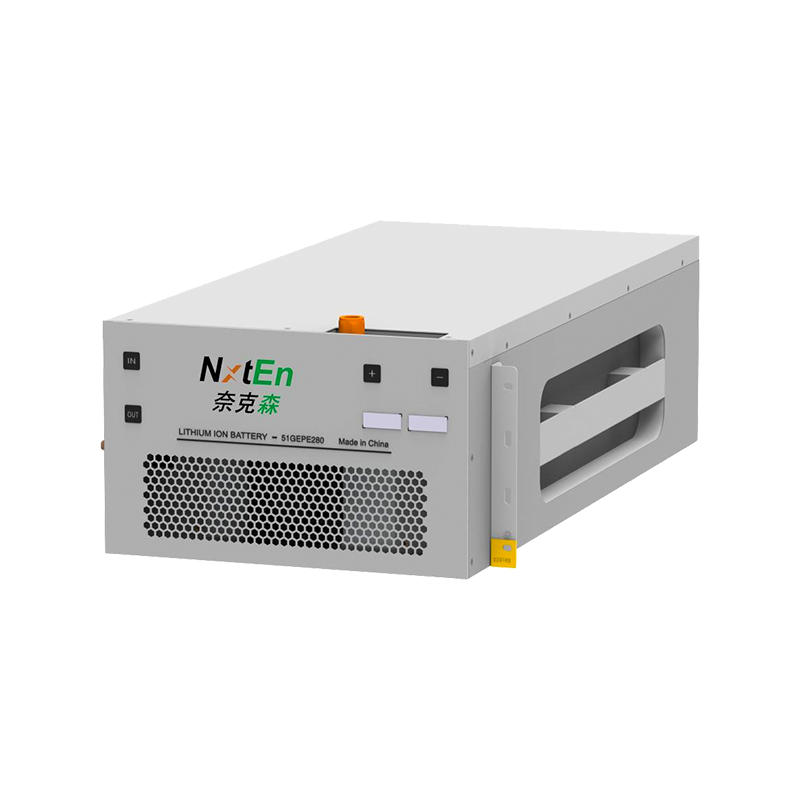

Die Luftkühlung ist zur Kühlung auf einen Luftstrom angewiesen, aber Luft hat eine extrem geringe Wärmeleitfähigkeit und eine begrenzte Wärmeableitungskapazität, insbesondere in Energiespeicherfächern mit dicht gestapelten Batterien, wo die Wärme nicht leicht abgeführt werden kann. Wenn das System auf Megawatt-Niveau skaliert, vervielfacht sich der Druck auf das Wärmemanagement.

Im Gegensatz dazu kommt bei der Flüssigkeitskühlung Kühlmittel zum direkten Kontakt mit den Batteriemodulen zur Wärmeübertragung zum Einsatz, und die Wärmeableitungsrate ist Dutzende Male schneller als bei Luft. Daher erkennen immer mehr Hersteller, dass das Wärmemanagement zur Lebensader von Energiespeichersystemen geworden ist und dass Flüssigkeitskühlung eine effizientere und zuverlässigere Lösung darstellt.

(2) Flüssigkeitskühlung macht große Energiespeichersysteme sicherer
Die Energiespeicherbranche wächst rasant und große Kraftwerke sind häufig ans Netz angeschlossen, wodurch höhere Anforderungen an die Sicherheit gestellt werden. Luftgekühlte Systeme verfügen über schlechte Temperaturausgleichsfähigkeiten, was oft zu großen Temperaturunterschieden zwischen den Modulen und örtlicher Überhitzung führt. Bei Energiespeichern mit großer Kapazität stellt dies ein potenzielles Sicherheitsrisiko dar.
Die Flüssigkeitskühlungstechnologie bietet folgende Vorteile:
Geringerer Temperaturunterschied: Durch Flüssigkeitskühlung kann der Temperaturunterschied der Zelle innerhalb von 3 °C stabil gesteuert werden, was dem Temperaturunterschied von 8–15 °C bei luftgekühlten Systemen weit überlegen ist. Eine höhere Temperaturkonstanz führt zu einer gleichmäßigeren Batterieverschlechterung und erhöht die Sicherheit.
Schnellere Reaktion der Temperaturregelung: Wenn die Batterietemperatur ungewöhnlich ansteigt, kann die Flüssigkeitskühlung die Wärme schnell abführen und so eine lokale Ansammlung von Überhitzung verhindern.
Unterstützt die Sicherheitsüberwachung über den gesamten Lebenszyklus: Das Flüssigkeitskühlsystem ist mit dem BMS (Batteriemanagementsystem) verbunden, um Folgendes zu erreichen: Temperaturüberwachung in Echtzeit, automatische Anpassung des Kühlmittelflusses und frühzeitige Fehlerwarnung. Dies alles sind präzise Temperaturkontrollfunktionen, die luftgekühlte Systeme nicht erreichen können.

Daher ist die Flüssigkeitskühlungslösung aufgrund ihrer höheren Sicherheit und besseren Temperaturgleichmäßigkeit natürlich zur bevorzugten Wahl für große Energiespeicherprojekte geworden.

(3) Verbesserte Batterielebensdauer und geringere Lebenszykluskosten für die Energiespeicherung
Die Batteriekosten machen mehr als 50 % der Gesamtkosten eines Energiespeichersystems aus und die Lebensdauer bestimmt direkt die Wirtschaftlichkeit des Systems.

Probleme bei luftgekühlten Lösungen: Große Temperaturunterschiede führen zu einer unregelmäßigen Zelldegradation, was zu höheren Wartungs- und Austauschkosten führt. Vorteile der Flüssigkeitskühlung: Hohe Temperaturgleichmäßigkeit, wodurch die Verschlechterungsrate jeder Zelle gleichmäßiger wird und die Batterielebensdauer um 20 bis 40 % verlängert wird. Reduziert den vorzeitigen Ausfall des Batteriemoduls und verringert so die Wartungsschwierigkeiten und -häufigkeit.

Wenn die Größe von Energiespeichersystemen das MWh- oder GWh-Niveau erreicht, ist der Kostenvorteil durch die längere Lebensdauer beträchtlich. Aus diesem Grund sind Hersteller eher bereit, die Flüssigkeitskühlungstechnologie einzusetzen, die eine längere Lebensdauer und geringere Folgekosten aufweist.

(4) Flüssigkeitskühlung eignet sich besser für Energiespeichersysteme mit hoher Energiedichte und hoher Leistung
Mit dem wachsenden Bedarf an Energiespeichern entwickeln sich verschiedene Energiespeichergeräte in Richtung „kleinerer Größe und größerer Kapazität“.
Unter diesem Trend zeigen luftgekühlte Systeme allmählich ihre Mängel:
Komplexes Luftkanaldesign
Schwierigkeiten, kompakte Räume mit Luftstrom abzudecken
Unzureichende Wärmeableitung beim Laden und Entladen mit hoher Leistung
Flüssigkeitskühlsysteme sind für diese Entwicklungsrichtung perfekt geeignet.
Die Flüssigkeitskühlung bietet mehrere Vorteile: Hocheffizienter Wärmeaustausch, geringer Platzbedarf, Unterstützung einer höheren Leistungsdichte und Anwendbarkeit auf Szenarien mit hoher Geschwindigkeit und hohem Strom.

Daher ist die Flüssigkeitskühlung vorteilhafter für Anwendungen wie Energiespeicher in Containern, auf Racks montierte Energiespeicher, Energiespeicher in Kraftwerken und Energiespeicher für Batteriewechselstationen und Ladestationen für Elektrofahrzeuge. Hersteller entscheiden sich hauptsächlich für Flüssigkeitskühlungslösungen, um dem Entwicklungstrend „hohe Leistung, hohe Dichte und hohe Integration“ bei Energiespeichersystemen zu entsprechen.

(5) Flüssigkeitskühlsysteme sind intelligenter und für die zukünftige Entwicklung von Energiespeichern geeignet
Die Energiespeicherbranche bewegt sich in Richtung Intelligenz und Digitalisierung, und Flüssigkeitskühlsysteme passen nahtlos in diesen Trend.
Durch das Hinzufügen von Temperatursensoren, Durchflusssensoren, Drucksensoren und Algorithmusmodellen zu Flüssigkeitskühllösungen kann das System die Kühlgeschwindigkeit automatisch regulieren, Temperaturänderungen intelligent vorhersagen, den Energieverbrauch optimieren und eine Fernüberwachung und -diagnose ermöglichen.

Durch den Einsatz von KI, Batteriegesundheitsmanagement (BHM) und Big-Data-Plattformen können Flüssigkeitskühlsysteme Folgendes erreichen: Frühzeitige Fehlerwarnung, automatische Anpassung der optimalen Temperaturzone, Berechnung der Lebensdauerkurve und optimale Betriebskosten. Im Gegensatz dazu haben luftgekühlte Lösungen Schwierigkeiten, ein derart raffiniertes intelligentes Management zu erreichen; Daher beschleunigt der Trend zur Intelligenz die Popularisierung von Flüssigkeitskühlungslösungen.

(6) Die Kosten für Flüssigkeitskühlsysteme sinken rapide, was die Eintrittsbarriere in die Branche senkt
In den Anfängen waren Flüssigkeitskühlungslösungen tatsächlich teurer und strukturell komplexer, sodass sich die Luftkühlung durchsetzte. Mit der technologischen Reife und der Skalierung der Lieferkette sind die Kosten für Flüssigkeitskühlsysteme jedoch erheblich gesunken:
Standardisierte Produktion von Flüssigkeitskühlplatten
Modularisierung von Kühlmittelkreislaufsystemen
Verstärkte Integration von Steuerungssystemen
Skaleneffekte, die durch die schnelle Ausweitung der Nachfrage in der Energiespeicherbranche entstehen

Derzeit hat sich der Kostenunterschied zwischen Flüssigkeitskühlung und Luftkühlung erheblich verringert, während die Leistungsvorteile immer deutlicher sichtbar werden.

Die Auswahllogik der Hersteller ist klar geworden: Eine kleine Erhöhung der Kosten führt zu deutlich höheren Sicherheits- und Lebensdauerrenditen, was die Wahl zu einer sehr lohnenswerten Wahl macht.

4. Wie erreicht ein flüssigkeitsgekühlter Batteriesatz sowohl hohe Effizienz als auch Sicherheit?

In der sich schnell entwickelnden Energiespeicher- und neuen Energiebranche sind die Sicherheit und Effizienz von Batteriesystemen zum Kernthema der Branche geworden. Ganz gleich, ob es sich um große netzseitige Energiespeicherkraftwerke, industrielle und gewerbliche Energiespeichersysteme oder Lade- und Wechselstationen für Elektrofahrzeuge und Outdoor-Energiegeräte handelt, ein stabiler, effizienter und zuverlässiger Batteriesatz ist unerlässlich. In diesem Zusammenhang haben sich flüssigkeitsgekühlte Batteriepacks schnell durchgesetzt und sind zur gängigen Temperaturregelungslösung für Energiespeicher geworden. Wie genau erreicht ein flüssigkeitsgekühlter Batteriesatz sowohl hohe Effizienz als auch Sicherheit?

(1) Der Kernwert eines flüssigkeitsgekühlten Akkupacks: Die Temperaturkontrolle bestimmt Leistung und Sicherheit
Batterien erzeugen beim Laden und Entladen große Mengen an Wärme. Wenn diese Wärme nicht rechtzeitig abgeführt werden kann, verringert sich nicht nur die Effizienz, sondern es können auch Sicherheitsrisiken entstehen. Branchendaten zeigen, dass mehr als 80 % der Batterieausfälle auf Temperaturschwankungen zurückzuführen sind, während herkömmliche luftgekühlte Systeme aufgrund der schwachen Wärmeleitfähigkeit der Luft nicht in der Lage sind, die Wärmeableitungsanforderungen von Anwendungen mit hoher Energiedichte zu erfüllen.

Flüssigkeitsgekühlte Batteriepakete entziehen der Batterie direkt Wärme durch zirkulierendes Kühlmittel und bieten so eine um ein Vielfaches stärkere Wärmeaustauschfähigkeit als luftgekühlte Systeme, wodurch eine stabile und ausgeglichene Batteriebetriebstemperatur aufrechterhalten wird. Diese Temperaturkontrollfähigkeit ist die Grundlage für das Erreichen einer „hohen Effizienzsicherheit“.

(2) Wie erreicht der flüssigkeitsgekühlte Akku eine effiziente Wärmeableitung?
Das Konstruktionsprinzip des Flüssigkeitskühlsystems lässt sich in vier Worten zusammenfassen: schnelle Wärmeübertragung. Seine Kernstruktur umfasst:

Flüssigkeitskühlplatte in engem Kontakt mit dem Batteriemodul: Die Kühlkanäle in der Flüssigkeitskühlplatte liegen nahe an der Batterie und nehmen durch die hohe Wärmeleitfähigkeit des Metallmaterials schnell Wärme auf.

Kühlmittelzirkulation führt Wärme ab: Eine Umwälzpumpe treibt den Kühlmittelfluss an und überträgt Wärme von der Batterie zum Wärmetauscher.

Effiziente Wärmeableitung durch den Wärmetauscher: Der Wärmetauscher leitet die Wärme weiter über Luft oder Flüssigkeit ab, wodurch das Kühlmittel wieder abkühlen kann.

Intelligentes Temperaturkontrollsystem: Temperatursensoren und das Kontrollsystem überwachen die Batterietemperatur in Echtzeit und passen die Kühlmitteldurchflussrate und -geschwindigkeit automatisch an. Durch diesen geschlossenen Mechanismus aus „Wärmeaufnahme → Wärmeübertragung → Wärmeableitung → Zirkulation“ stellt das Flüssigkeitskühlsystem sicher, dass die Batterie immer in ihrem optimalen Temperaturbereich (typischerweise 20–35 °C) arbeitet und so eine stabile und zuverlässige Leistungsabgabe gewährleistet.

(3) Wie verbessert die Flüssigkeitskühlungstechnologie die Batterieeffizienz?
Die Effizienzsteigerung spiegelt sich hauptsächlich in drei Aspekten wider:
Eine verbesserte Temperaturstabilität verbessert die Lade- und Entladeeffizienz. Die chemische Reaktionsgeschwindigkeit einer Batterie steht in direktem Zusammenhang mit der Temperatur. Zu hohe Temperaturen führen zu zu schnellen Reaktionen und erhöhtem Innenwiderstand, zu niedrige Temperaturen verringern die Entladeleistung. Das Flüssigkeitskühlsystem hält die Batterie im optimalen Leistungsbereich und ermöglicht so eine effizientere Energieumwandlung.

Schnelles Abkühlen vermeidet Leistungseinschränkungen. Bei Hochleistungsanwendungen (z. B. Spitzenentladung und Schnellladung) begrenzt die Wärmeentwicklung die Batterieleistung. Das Flüssigkeitskühlsystem kann Wärme schnell ableiten, sodass die Batterie kontinuierlich eine hohe Leistungsabgabe aufrechterhalten kann.

Kleine Temperaturunterschiede verbessern die Systemkonsistenz. Das Flüssigkeitskühlsystem kann den Temperaturunterschied zwischen den Zellen auf 3℃ genau regeln, was deutlich besser ist als die 8–15℃ Luftkühlung. Eine bessere Konsistenz führt zu einer höheren Gesamtsystemeffizienz und einem gleichmäßigeren Abbau.

Zusammenfassend lässt sich sagen, dass flüssigkeitsgekühlte Batteriepakete die Batterie in einem optimalen Zustand halten und so eine höhere Energieausnutzung und eine stabilere Leistungsabgabe erreichen.

(4) Wie erreichen flüssigkeitsgekühlte Akkupacks eine höhere Sicherheit?
Im Vergleich zu luftgekühlten Lösungen bieten flüssigkeitsgekühlte Lösungen erhebliche Sicherheitsvorteile. Zu den Hauptgründen gehören:

Präzisere Temperaturregelung, wodurch das Risiko eines thermischen Durchgehens verringert wird.
Ein thermisches Durchgehen wird häufig durch örtlich hohe Temperaturen verursacht, während flüssigkeitsgekühlte Systeme örtliche Wärme schnell abführen und so einen Temperaturaufbau verhindern können.

Umfassendes Temperaturüberwachungssystem.
Zu den flüssigkeitsgekühlten Systemen gehören typischerweise:
Mehrpunkt-Temperatursensoren
Überwachung der Kühlmitteltemperatur
Durchfluss- und Drucküberwachung
Tiefe Integration mit dem BMS.
Dadurch kann das System frühzeitig vor Temperaturanomalien warnen und so vorbeugende Maßnahmen ergreifen, bevor es zu einem Ausfall kommt.

5. Wie wartet man ein flüssigkeitsgekühltes Batteriespeichersystem?

Flüssigkeitsgekühlte Batterie-Energiespeichersysteme mit ihrer effizienten, stabilen und sicheren Temperaturregelungsleistung sind zur Mainstream-Technologie in großen Energiespeicherprojekten, industrieller und kommerzieller Energiespeicherung, netzseitiger Energiespeicherung und integrierten Photovoltaik-Energiespeichersystemen geworden. Doch trotz der hervorragenden Wärmeableitungsfähigkeiten flüssigkeitsgekühlter Systeme bleibt die tägliche Wartung von entscheidender Bedeutung. Eine gute Wartung gewährleistet nicht nur einen langfristig stabilen Betrieb des Systems, sondern verlängert auch die Batterielebensdauer, senkt die Betriebs- und Wartungskosten und erhöht den Gesamtwert der Energiespeicheranlagen. Wie kann man also ein flüssigkeitsgekühltes Batteriespeichersystem richtig warten?

(1) Tägliche Überwachung: Das System in einem kontrollierbaren Zustand halten
Das Herzstück der flüssigkeitsgekühlten Energiespeicherung ist das Temperaturkontrollsystem. Daher ist es notwendig, die wichtigsten Systemparameter in Echtzeit zu überwachen. Hierzu zählen vor allem:
Temperaturüberwachung
Überprüfen Sie regelmäßig die Temperatur des Batteriemoduls
Stellen Sie sicher, dass der Zelltemperaturunterschied innerhalb des zulässigen Bereichs bleibt (normalerweise ≤ 3–5 °C).
Überprüfen Sie, ob es zu örtlicher Erwärmung oder ungewöhnlich heißen Stellen kommt
Die Temperaturstabilität steht in direktem Zusammenhang mit der Batterielebensdauer und -sicherheit und sollte der wichtigste tägliche Prüfpunkt sein.

Kühlmitteltemperatur, -druck und -durchfluss
Ist der Temperaturunterschied im Kühlmittelversorgungskreislauf normal?
Ist die Durchflussrate stabil?
Gibt es ungewöhnliche Druckschwankungen? Unzureichender Durchfluss oder niedriger Druck können ein Zeichen für Rohrverstopfung, Leckage oder Pumpenausfall sein.

Systemalarmaufzeichnungen
Überprüfen Sie regelmäßig die Alarme von BMS, EMS und Flüssigkeitskühlungsreglern
Behandeln Sie anormale Temperaturen, Durchflussalarme und Sensorfehler umgehend
Frühzeitiges Erkennen und Behandeln durch Softwareüberwachung ist die effektivste Wartungsmethode.

(2) Wartung des Flüssigkeitskühlsystems: Wichtige Schritte zur Sicherstellung der Kühlleistung
Die Wartung flüssigkeitsgekühlter Energiespeichersysteme konzentriert sich auf folgende Aspekte:
Wartung und Austausch des Kühlmittels
Eine langfristige Verwendung des Kühlmittels kann zu Zersetzung, Verunreinigung und Konzentrationsänderungen führen. Daher ist es notwendig:
Überprüfen Sie regelmäßig den Kühlmittelstand
Stellen Sie sicher, dass die Kühlmittelkonzentration und das Verhältnis den Anforderungen entsprechen
Ersetzen Sie das Kühlmittel gemäß den Empfehlungen des Herstellers (normalerweise alle 1-2 Jahre).
Die Verwendung nicht konformer Flüssigkeiten beeinträchtigt die Effizienz des Wärmeaustauschs und kann sogar zur Korrosion der Rohre führen.

Überprüfen Sie das Flüssigkeitskühlsystem auf Undichtigkeiten. Undichtigkeiten im Flüssigkeitskühlsystem können zu Folgendem führen: Verminderte Kühleffizienz; Pumpenleerlauf und mögliche Kurzschlussgefahr. Regelmäßige Kontrollen sind erforderlich, um Folgendes zu beheben: Lose Verbindungen; Risse in den alternden Rohren; Kühlmittelaustritt.

(3) Reinigung und Zustandsprüfung der Flüssigkeitskühlplatte. Kalkablagerungen, Verstopfungen oder schlechter Kontakt in der Flüssigkeitskühlplatte wirken sich direkt auf die Effizienz der Wärmeableitung aus. Prüfen Sie auf: Freie Kühlmitteldurchflusskanäle; Reibungsloser und fester Kontakt mit dem Batteriemodul; Korrosion oder Verformung.
Inspektion der Umwälzpumpe. Die Umwälzpumpe ist die zentrale Leistungskomponente des Flüssigkeitskühlsystems und muss regelmäßig überprüft werden, um Folgendes zu beheben: Ungewöhnliche Geräusche; Stabiler Durchfluss und Druck; Vibration und Leckage. Bei Bedarf reparieren oder ersetzen.

(4) Wartung des Batteriemoduls: Der Schlüssel zur Verlängerung der Batterielebensdauer. Obwohl das Flüssigkeitskühlsystem die Batterieverschlechterung erheblich reduziert, ist die notwendige Modulwartung dennoch unerlässlich.
Zellkonsistenz prüfen: Spannungsunterschied zwischen einzelnen Zellen; Temperaturkonsistenz; Interner Widerstandstrend. Wenn die Differenz zu groß ist, sollte ein Ausgleich durchgeführt oder das Modul ausgetauscht werden. Reinigung und Staubentfernung
Wenn Sie das Batteriefach sauber halten, werden Systemhitze und Staubschäden an elektronischen Komponenten verringert.
Inspektion fester Komponenten
Stellen Sie sicher, dass die Montagekomponenten des Moduls sicher befestigt sind, um einen durch Vibrationen verursachten schlechten Kontakt zu verhindern.

(5) Umweltwartung: Externe Faktoren, die die langfristige Systemstabilität bestimmen
Sorgen Sie für eine gute Belüftung im Energiespeicherfach:
Obwohl es sich um ein flüssigkeitsgekühltes System handelt, verringert ein ausreichender Luftstrom innerhalb des Fachs den gesamten Wärmeableitungsdruck.
Vermeiden Sie extreme Umweltauswirkungen:
Vermeiden Sie direkte Sonneneinstrahlung in Hochtemperaturbereichen.
In kalten Regionen sind Frostschutzmaßnahmen erforderlich.
In feuchten oder korrosiven Umgebungen sind eine verstärkte Abdichtung und ein verstärkter Schutz erforderlich.

6. Häufig gestellte Fragen zu flüssigkeitsgekühlten Batterie-Energiespeicherpaketen

Mit der rasanten Entwicklung der neuen Energiebranche werden Energiespeichersysteme nach und nach zu einem wichtigen Knotenpunkt in der Energiestruktur. Unter den zahlreichen Energiespeichertechnologien werden flüssigkeitsgekühlte Batterie-Energiespeicherpakete aufgrund ihrer hohen Wärmeableitungseffizienz, hohen Sicherheit, langen Lebensdauer und Eignung für große Energiespeicherprojekte zum Branchenstandard. In diesem Artikel werden die am häufigsten gestellten Fragen aus mehreren Bereichen beantwortet, darunter Prinzipien, Leistung, Anwendungen, Installation, Wartung und Sicherheit.

(1) Häufig gestellte Fragen zu Grundkonzepten
Q1. Was ist ein flüssigkeitsgekühlter Batterie-Energiespeicher?
Ein flüssigkeitsgekühlter Batterie-Energiespeicher ist ein Energiespeicherprodukt, das Flüssigkeitskühlung zur Steuerung der Batterietemperatur nutzt. Batterien erzeugen während des Betriebs eine große Wärmemenge, insbesondere bei Lade- und Entladeszenarien mit hohem Strom und hoher Leistung. Wärmestau kann zu einer verminderten Batterieleistung und sogar zu Sicherheitsrisiken führen. Das Flüssigkeitskühlsystem nutzt Kühlmittel, das in Rohren zirkuliert, um Wärme schnell abzuleiten, wodurch eine hochpräzise Temperaturregelung erreicht wird und der Akku innerhalb seines optimalen Temperaturbereichs betrieben werden kann, was die Systemsicherheit und Lebensdauer verbessert.

Q2. Warum ist eine Batterietemperaturkontrolle notwendig? Lithium-Ionen-Akkus sind sehr temperaturempfindlich. Zu hohe Temperaturen beschleunigen die Verschlechterung der Batterie und erhöhen das Risiko eines thermischen Durchgehens erheblich; Zu niedrige Temperaturen verringern die Lade- und Entladeeffizienz und können sogar den Ladevorgang ganz verhindern. Die Aufrechterhaltung eines gleichmäßigen und stabilen Temperaturbereichs der Batterie ist entscheidend für den nachhaltigen und sicheren Betrieb von Energiespeichersystemen. Die Flüssigkeitskühlungstechnologie wurde entwickelt, um die Genauigkeit der Temperaturregelung zu verbessern, Temperaturunterschiede zu verringern und die Effizienz der Wärmeableitung zu verbessern.

Q3. Was ist der Unterschied zwischen Flüssigkeitskühlung und Luftkühlung?
Bei der Flüssigkeitskühlung wird ein Kühlmittel verwendet, um eine gerichtete Wärmeableitung zu erreichen, während die Luftkühlung ausschließlich auf dem Luftstrom beruht. Flüssigkeitskühlung bietet eine schnellere Wärmeableitung, eine bessere Temperaturgleichmäßigkeit und eine höhere Sicherheit und eignet sich daher für große Energiespeichersysteme. Luftkühlung ist zwar relativ kostengünstig, weist jedoch den Nachteil einer ungleichmäßigen Temperaturkontrolle auf und eignet sich besser für die Energiespeicherung im kleinen Maßstab. Mit der Erweiterung der Energiespeicherstandorte ersetzt die Flüssigkeitskühlung zunehmend die Luftkühlung als gängige Lösung.

Q4. Was ist das Kühlmittel in einem Flüssigkeitskühlsystem? Ist es gefährlich?
Das Kühlmittel ist im Allgemeinen eine Mischung aus Ethylenglykol und Wasser mit ausgezeichneter Wärmeleitfähigkeit, Nichtentflammbarkeit, geringer Flüchtigkeit, Korrosionsbeständigkeit und Frostbeständigkeit. Seine elektrische Leitfähigkeit ist äußerst gering, sodass Undichtigkeiten nicht sofort zu einem Kurzschluss führen. Die meisten Kühlmittel sind ähnlich wie Fahrzeugkühlmittel äußerst sicher und werden nicht als Gefahrgut eingestuft.

(2) FAQs zu Arbeitsprinzipien
F5. Wie kühlt ein Flüssigkeitskühlsystem die Batterie?
Der Kern eines Flüssigkeitskühlsystems besteht aus einer Flüssigkeitskühlplatte, einem Kühlmittel, einer Wasserpumpe, einem Wärmetauscher und einem Controller. Wenn die Batterie während des Betriebs Wärme erzeugt, wird die Wärme durch den Kontakt zwischen dem Batteriemodul und der Flüssigkeitskühlplatte an das Kühlmittel übertragen. Das Kühlmittel zirkuliert unter dem Antrieb der Wasserpumpe, transportiert die Wärme ab und überträgt sie zum Wärmetauscher, wo sie dann über Luft oder Kühlgeräte abgeführt wird. Das gesamte System bildet einen kontinuierlichen Wärmeaustauschzyklus, der die Batterie in einem gesunden Temperaturbereich hält.

F6. Welche Funktion hat die Flüssigkeitskühlplatte?
Die Flüssigkeitskühlplatte ist direkt am Batteriemodul befestigt und eine Schlüsselkomponente für die Wärmeübertragung. Durch das interne Präzisionsströmungskanaldesign gelangt das Kühlmittel gleichmäßig mit der Wärmeableitungsoberfläche in Kontakt, wodurch eine effiziente Wärmeableitung und eine minimale Temperaturdifferenzregelung erreicht werden. Die Leistung der Flüssigkeitskühlplatte bestimmt die Wärmeableitungsqualität des Flüssigkeitskühlsystems und die Batterielebensdauer.

F7. Benötigt ein Flüssigkeitskühlsystem eine intelligente Steuerung?
Ja. Flüssigkeitskühlsysteme sind typischerweise in Batteriemanagementsysteme (BMS) integriert. Wenn die Temperatur steigt, erhöht das System automatisch den Kühlmittelfluss, passt die Ventilpositionen an und aktiviert Booster-Modi, um eine präzise Temperaturregelung zu erreichen. Intelligente Steuerung verbessert nicht nur die Effizienz, sondern sorgt auch in anormalen Situationen für rechtzeitige Alarme oder Abschaltungen und sorgt so für Sicherheit.

(3) Häufig gestellte Fragen zu Performance Advantage
F8. Was sind die Kernvorteile flüssigkeitsgekühlter Energiespeicher?
Zu den Hauptvorteilen flüssigkeitsgekühlter Energiespeicher gehören:
Präzisere Temperaturregelung, wobei die Temperaturunterschiede zwischen den Batterien auf 3 °C begrenzt werden;
Schnellere Wärmeableitungsrückmeldung, geeignet für Hochleistungsanwendungen;
Verbesserte Batterielebensdauer, Verlängerung der Lebensdauer um 20–40 %;
Sichererer Betrieb, geringeres Risiko eines thermischen Durchgehens;
Höhere Energiedichte, was ein kompakteres System ermöglicht;
Geringerer Geräuschpegel, geeignet für industrielle und gewerbliche Anwendungen.

F9. Verbraucht ein Flüssigkeitskühlsystem Strom? Wird es die Effizienz der Energiespeicherung verringern?
Ein Flüssigkeitskühlsystem verbraucht etwas Energie für den Pumpenbetrieb und den Wärmeaustausch. Der Gesamtenergieverbrauch ist jedoch sehr gering und beträgt im Allgemeinen 1–3 % der Gesamtenergie des Energiespeichersystems. Im Vergleich zu der damit verbundenen verbesserten Sicherheit und verlängerten Lebensdauer liegt dieser Energieverbrauch durchaus in akzeptablen Grenzen.

F10. Beeinträchtigt der Lärm eines Flüssigkeitskühlsystems dessen Verwendung?
Der Lärm eines Flüssigkeitskühlsystems entsteht hauptsächlich durch die Wasserpumpe und den Lüfter und ist im Allgemeinen geringer als der eines luftgekühlten Systems. Da die Flüssigkeitskühlung über eine hohe Wärmeableitungseffizienz verfügt, muss der Lüfter nicht mit hoher Geschwindigkeit laufen, was zu einem geringeren Gesamtgeräusch führt und sie für lärmsensible Bereiche wie Fabriken und Gewerbegebäude geeignet macht.

(4) Häufig gestellte Fragen zu Anwendungsszenarien
F11. Welche Szenarien eignen sich für den Einsatz flüssigkeitsgekühlter Energiespeicher?
Flüssigkeitsgekühlte Energiespeicher eignen sich für alle Szenarien mit hohen Anforderungen an Wärmeableitung, Sicherheit und Lebensdauer, darunter:
Große netzseitige Energiespeicherkraftwerke;
Industrielle und kommerzielle Energiespeicherung;
Photovoltaik-Energiespeicherung, Windkraft-Energiespeicherung;
Mikronetzsysteme;
Notstromversorgung für Rechenzentren;
Schnellladestationen, Batteriewechselstationen, Energiespeicher;
Einsatz von Energiespeichern in Umgebungen mit hohen Temperaturen oder extrem kalten Umgebungen.

F12. Erfordert die Energiespeicherung in Privathaushalten eine Flüssigkeitskühlung?
Normalerweise nicht. Energiespeicher für Privathaushalte sind klein, haben einen geringen Stromverbrauch und erzeugen wenig Wärme. Luftkühlung ist ausreichend. Flüssigkeitskühlsysteme eignen sich besser für Energiespeichersysteme mit großer Kapazität im Bereich von 50 kWh bis MWh.

F13. Sind flüssigkeitsgekühlte Energiespeicher für Hochtemperaturregionen geeignet?
Sehr geeignet. Flüssigkeitskühlsysteme können eine stabile Temperaturkontrolle in Hochtemperaturregionen aufrechterhalten und funktionieren besonders gut in Hochtemperaturumgebungen wie Wüsten, Kraftwerken und Containerkabinen. Bei extremer Hitze kann es auch in Verbindung mit einer Klimaanlage funktionieren.

F14. Können Flüssigkeitskühlsysteme in kalten Regionen funktionieren?
Ja. Das Kühlmittel hat Frostschutzeigenschaften und das Flüssigkeitskühlsystem kann die Fließfähigkeit bei niedrigen Temperaturen aufrechterhalten. Darüber hinaus kann die Batterietemperatur durch Temperaturkontrollstrategien erhöht werden, sodass das System in Umgebungen mit mehreren zehn Grad unter Null normal funktionieren kann.

(5) Häufig gestellte Fragen zur Installation und Nutzung
F15. Was ist beim Einbau eines flüssigkeitsgekühlten Energiespeichers zu beachten?
Stellen Sie bei der Installation Folgendes sicher:
Gute Belüftung und keine Hindernisse auf dem Gelände;
Eine feste, wasser- und staubdichte Gerätebasis;
Dichte und leckagesichere Anschlüsse der Kühlmittelleitungen;
Standardisierte Verkabelung für Kommunikations- und Stromleitungen;
Umgebungslicht, Wind und Regen sollten den Akku nicht direkt berühren;
Nach der Systeminstallation sollte eine umfassende Inbetriebnahme durchgeführt werden, einschließlich Durchfluss-, Druck- und Temperaturtests. Eine ordnungsgemäße Installation kann spätere Ausfälle erheblich reduzieren und die Sicherheit verbessern.

F16. Können flüssigkeitsgekühlte Energiespeicher im Freien installiert werden?
Die meisten flüssigkeitsgekühlten Energiespeicherprodukte verfügen über Container- oder Rack-Designs und können direkt im Freien eingesetzt werden. Es sind jedoch Umweltschutzmaßnahmen wie Sonnenschutz, Regenschutz, feuchtigkeitsbeständige Fundamente und Blitzschutzvorrichtungen erforderlich.

F17. Muss das flüssigkeitsgekühlte System nach der Installation wieder aufgefüllt werden?
Einige Systeme sind bereits mit Kühlmittel gefüllt, während bei anderen die Zugabe vor Ort erforderlich ist. Kühlmittel muss entsprechend der vom Hersteller geforderten Konzentration und dem erforderlichen Verhältnis hinzugefügt werden. Nach dem Einfüllen des Kühlmittels muss ein Luftspülschritt durchgeführt werden, um sicherzustellen, dass sich keine Luftblasen im System befinden und gute Strömungskanäle aufrechterhalten werden.

(6) Häufig gestellte Fragen zur Wartung
F18. Wie oft sollte das Kühlmittel in einem flüssigkeitsgekühlten System gewechselt werden?
Generell wird ein Wechsel alle 1-2 Jahre empfohlen. In Hochtemperaturumgebungen und langfristigen Hochleistungsbetriebsszenarien kann der Austauschzyklus entsprechend verkürzt werden. Wenn sich herausstellt, dass das Kühlmittel trübe oder verfärbt ist oder Verunreinigungen enthält, muss es sofort ausgetauscht werden.

Q19. Wann sollten die flüssigkeitsgekühlten Rohrleitungen überprüft werden? Die folgenden Situationen erfordern eine sofortige Inspektion:
Ungewöhnlicher Anstieg der Batterietemperatur;
Systemalarm, der auf eine verringerte Durchflussrate hinweist;
Schwankungen des Kühlmitteldrucks;
Flüssigkeitsspuren am Boden;
Ungewöhnliche Pumpengeräusche oder starke Vibrationen.
Regelmäßige Inspektionen können Sicherheitsrisiken durch längere kleine Lecks vorbeugen.

Q20. Wird die Wasserpumpe im Flüssigkeitskühlsystem beschädigt?
Die Wasserpumpe ist ein hochbelastetes Betriebsbauteil und kann nach längerem Betrieb verschleißen. Die allgemeine Lebensdauer beträgt Zehntausende Stunden oder mehr und kann bei Bedarf ausgetauscht werden. Durch regelmäßige Überwachung von Geräusch, Durchfluss und Temperatur können Anzeichen einer Pumpenalterung im Voraus erkannt werden.

F21. Muss das Flüssigkeitskühlsystem gereinigt werden?
Ja. Ablagerungen oder Ablagerungen im Kühlmittel verringern die Effizienz des Wärmeaustauschs. Der Reinigungszyklus hängt von der Betriebsumgebung und der Kühlmittelqualität ab; eine Komplettreinigung wird alle 1-2 Jahre empfohlen.

(7) Sicherheits-FAQs
F22. Führt ein Leck im Flüssigkeitskühlsystem zu einem Kurzschluss?
Nein, es kommt nicht sofort zu einem Kurzschluss. Das Kühlmittel hat eine extrem niedrige Leitfähigkeit und ist viel sicherer als reines Wasser. Das Batteriefach verfügt außerdem über Leckerkennungs- und Alarmfunktionen; Das System schaltet sich automatisch ab, wenn ein Risiko erkannt wird. Bei vorschriftsmäßiger Wartung sind Leckagevorfälle äußerst selten.

F23. Kann es bei flüssigkeitsgekühlten Energiespeichern zu einem thermischen Durchgehen kommen?
Jedes Lithiumbatteriesystem birgt theoretisch ein Risiko, aber eine Flüssigkeitskühlung verringert die Wahrscheinlichkeit erheblich. Mit präziser Temperaturregelung, gleichmäßiger Wärmeableitung und intelligenten Schutzmechanismen unterdrückt die Flüssigkeitskühlung wirksam die Ausbreitung des thermischen Durchgehens und ist damit eine der sichersten Methoden zur Temperaturregelung bei Energiespeichern, die derzeit verfügbar ist.

F24. Was passiert, wenn das flüssigkeitsgekühlte System Strom verliert?
Das System hört auf zu zirkulieren, aber solange die Batterietemperatur nicht weiter ansteigt, besteht keine unmittelbare Gefahr. Bei Betrieb mit hoher Leistung reduziert das BMS automatisch die Leistung oder stoppt den Betrieb, um sicherzustellen, dass die Batterietemperatur nicht weiter ansteigt.

F25. Welche Brandschutzmaßnahmen gibt es für flüssigkeitsgekühlte Energiespeicher?
Dazu gehören typischerweise: Überwachung von Rauch- und Temperatursensoren; Gaslöschanlagen (z. B. Schwefelhexafluorid, Inertgase); elektrische Sicherheitsmaßnahmen wie Absicherung und Strombegrenzung; und unabhängiges Wärmedämmdesign für das Lagerfach.

(8) Häufig gestellte Fragen zur Beschaffung und Auswahl
F26. Welche Indikatoren sollten bei der Auswahl eines flüssigkeitsgekühlten Energiespeicherpakets berücksichtigt werden? Einschließlich, aber nicht beschränkt auf: Fähigkeit zur Temperaturdifferenzregelung; Batterietyp (z. B. Lithium-Eisenphosphat); Energiedichte; Fortschrittliches Design der Flüssigkeitskühlungsstruktur; Kühlmittelhaltbarkeit; BMS-Intelligenzniveau; Systemsicherheitszertifizierung; Systemlebensdauer und Garantieservice; EMS-Kompatibilität.

F27. Ist flüssigkeitsgekühlte Energiespeicher teurer als luftgekühlte Speicher?
Während die anfänglichen Ausrüstungskosten tatsächlich höher sind, bietet die Flüssigkeitskühlung erhebliche Vorteile gegenüber dem Langzeitbetrieb: Längere Batterielebensdauer; Weniger Ausfälle; Geringeres Risiko von Sicherheitsvorfällen; Geringere Wartungskosten.
Die gesamten Lebenszykluskosten sind tatsächlich vorteilhafter.

Flüssigkeitsgekühlte Batterie-Energiespeicherpakete mit ihren zahlreichen Vorteilen wie Sicherheit, Zuverlässigkeit, hoher Effizienz und langer Lebensdauer werden zu einem zentralen Technologietrend in der Energiespeicherbranche. Durch ein umfassendes Verständnis der Grundlagen, Betriebsmechanismen, Sicherheitsstrategien, Wartungsmethoden und Anwendungsszenarien flüssigkeitsgekühlter Systeme können Benutzer diese fortschrittliche Energiespeichertechnologie wissenschaftlicher bewerten, verwenden und verwalten.
